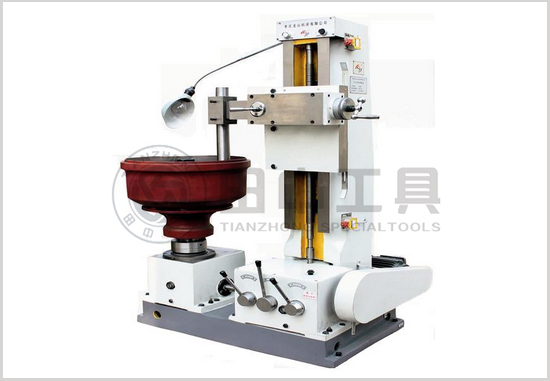

立式制动鼓镗床
简介:

产品描述:

立式制动鼓镗床专为大型卡车、客车、工程车设计制造,电脑变频调速,改变了旧的镗削加工方式,缩短了加工时间,提高了加工精度,配备专用镗刀,镗削各种刹车轱的表面和硬点,220V电源、380V电源任选。

制动鼓镗床造型美观结构合理、操作简便、机床刚性好、切削速度快、可靠、一机多用。


操作说明:


割:调整好火焰,自动旋转切割,表面光洁度好,省时,省气。

车:您所需用的钢圈顶可根据要求车削加工。

镗:三爪自动定位,转速任意调节,速度快,准确度高。

焊:自动定心,使用二氧化碳保护焊,熔汁度深,保证焊接质量,达到您理想的要求。


产品优势:

1、整机刚性强。本机床的底盘厚450mm,集传动系统、机座于一体,增加了机床的刚性。

2、加工范围大。本机床是全国制动鼓镗床中加工直径范围很大的一种机型。

3、操作系统功能全.可以实现机动快速升降和正反向走刀,提高了工作效率,集中式按钮站控制,使用操作方便。"



技术参数:

加工直径范围mm                   180-620

工件 转速r/min                       36/48

滑板工作行程                         mm450

电机功率KW                          1.1

外形尺寸mm(LXWXH)       960×940×1400

包装尺寸mm(LXWXH)      1060×1040×1500

净重/毛重Kg                         900/1050

立式制动鼓镗床



制动鼓镗床基本操作规程:

1.1  操作者一定要了解机床的性能,各操作件的作用,并熟悉操作。

1.2  机床运转时,不得变换主轴转速。

1.3  工作进给时,一定先启动主轴,然后再推操纵杆。

1.4  快速升降时,一定先将操纵杆置于刀架升降位置,然后再按点动按钮。

1.5  将刀架快速上升至极限,并使刀架滑座退至右端,以免在吊装制动鼓时磕碰主轴和机床其它部件。

1.6  选用适当的机床随机附件,将制动鼓固定在芯轴上。

1.7  按工件加工长度L调整好刀杆的悬伸长度L1,将刀架滑座前移,直至刀尖越过工件加工面少许,一般应将刀架滑座下面的定位器调整好,将滑块贴在定位柱,以便在加工下一只工件时能迅速定位,并防止滑座移动。

1.8  松开刀架套筒锁紧手轮,用微调手轮使刀尖驱近工件待加工表面,然后将其调整好,将套筒锁紧。

1.9  启动主轴,将操纵杆推向左侧,即可进行工作切削,如刀尖离工件距离长,可先将刀架快速趋近,待加工至所需深度将操纵杆置于中间位置,随即按停止按钮,使主轴停转,然后将操纵杆推向右侧。按反点动按钮使刀尖退出工件,调整好进给程度后作第二次刀削或精刀削。若加工完毕,则应用微调手轮使刀尖沿工件径向退出,然后将刀架快速上升,并使刀架滑座退至右端,工作完毕。
